日本美德龙metrol参数:型号 p21;输出 nc(常闭);预行程 无;行程 5;重复精度0.0005(条件 : 操作速度50~200mm/min);接点精度寿命 300万次;保护构造ip67;接触力 1.5n;对刀面材质 超硬合金;表面加工 研磨4s;接点额定值 dc5v~dc24v 稳态电流10ma以下 突入电流20ma以下 带led时,需要限制电流,以免向led流入 10ma以上的电流;电线3m 耐油性·4 芯φ3.7;拉伸强度 30n 小弯曲半径 r7;保护管 1m 小弯曲半径 r25;led灯 常时亮灯 动作时熄灭;

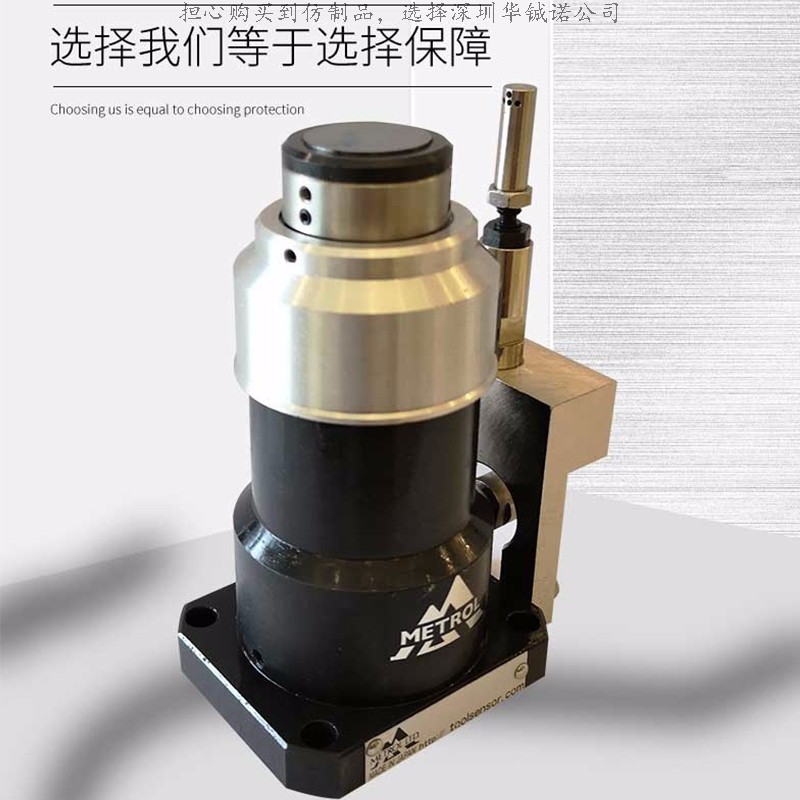

日本美德龙metrol参数:型号 t24e 40mm;对刀面直径 φ40;表面加工 研磨4s;对刀面材质 超硬合金;动作形态/输出 no (常开);预行程 约0.5;行程 12;接点精度寿命 0.001(条件:操作速度50~;200mm/min);接点精度寿命 300万次;保护构造 ip67;接触力 2.5n(安装状态:垂直);接点额定值 dc5v~dc24v(稳态电流10ma以下 突入电流20ma以下 需要限制电流,以免向led流入10ma以上的电流);电线 5m 耐油性·6芯φ5.5(拉伸强度30n 弯曲半径r7);保护管 4m(小弯曲半径r25);led灯 常时熄灭 动作时亮灯
提高对刀仪的准确性和精度,即便零件要求精度不高或者程序要求不严格,所选对刀部位的加工精度也应高于其他位置的加工精度。选择接触面大、容易监测、加工过程稳定的部位作为对刀点。
使用日本美德龙metrol对刀仪的注意事项。刀具与对刀仪接触时,不得超过对刀仪行程,否则刀具容易损坏对刀仪。一般冲程为5毫米。用手触摸对刀仪的接触面时,不要立即松开,以免损坏对刀仪的内部结构,影响使用效率和使用寿命。注意事项对刀后,必须将刀具垂直抬离接触面,不得横向移动,以免损坏对刀仪。后,对刀仪有两种主要接线方式。请根据实际情况进行安装和连接。
日本美德龙metrol红外线式对刀仪,信号传输范围一般在5以内。其优点是采用编码的(高速数据传输)红外技术从而避免了电缆拖曳带来的不便和潜在的安全威胁,对刀后可以随时从工作台面取下不占用加工空间,并且可以多台机床共用一台对刀仪从而降低综合成本。其缺点是在小型加工中心上使用时性价比不高。由其特点决定,该类对刀仪多用于中型机床以及大型的数控立车等。
对刀仪操作注意事项,操作z轴快速位移时请勿大力拉扯,请将把手往内压下,在移至接近刀具时,再使用微调手轮;量测刀具时,请以刀背接触侧头,避免损坏测头及量仪;每次对刀前务必用测试棒校正数据,直径跳动允差 0.02mm;操作前松开x轴固定螺钉;操作前松开z轴固定配重螺钉;用完后请关闭电源。在程序结束阶段,数控轴的退刀动作顺序错误,那么也可能发生碰撞。
日本美德龙metrol红外线式对刀仪,信号传输范围一般在5以内。其优点是采用编码的(高速数据传输)红外技术从而避免了电缆拖曳带来的不便和潜在的安全威胁,对刀后可以随时从工作台面取下不占用加工空间,并且可以多台机床共用一台对刀仪从而降低综合成本。其缺点是在小型加工中心上使用时性价比不高。由其特点决定,该类对刀仪多用于中型机床以及大型的数控立车等。』
